Un ulteriore upgrade per l’intramontabile gruppo termico Ø 68,5!
1983
Nasce il cilindro in alluminio Ø 68,5, punto di svolta nell’elaborazione della Vespa. In alluminio Nicasil, con pistone super leggero, fasce semitrapezoidali da 1.2 mm, il nuovo cilindro diventa subito un mito, un vero must per tutti gli appassionati.
2008
Il cilindro viene aggiornato, con l’aggiunta della testa con camera di scoppio emisferica e candela centrale.
2013
Il cilindro, pur essendo ancora realizzato in alluminio Nicasil, viene riprogettato completamente nei condotti di travaso, sia principali che posteriori, e nel condotto di scarico, e presentato in tre versioni.
2016
A completamento della lunga lista di aggiornamenti arriva il nuovo pistone dal mantello di colore nero, risultato di un trattamento al solfuro di molibdeno. La segmentatura semi trapezoidale e il cielo restano immutati, mentre la vera innovazione è nello stampo totalmente inedito, in cui le nuove asole consentono non solo una perfetta raccordatura con l’ultima generazione del cilindro, ma anche l’intercambiabilità con le sue versioni precedenti. Le nervature, totalmente rivisitate, assicurano un design leggerissimo e una resistenza ancora maggiore.
2022
Il collegamento alla marmitta è permesso da un complessivo flangiaraccordo fissato al cilindro mediante 4 viti a testa cilindrica ed un Oring di tenuta al condotto di scarico inserito per evitare ogni trafilamento dal gruppo termico. Con questo sistema estremamente semplice nel montaggio è possibile alloggiare tutti i tipi di marmitta presenti sul mercato con imbocco Ø44,5 con la massima resistenza evitando qualsiasi problema di svitamento o rotazione dovuto alle vibrazioni del veicolo.
IL COLLEGAMENTO ALLA MARMITTA È PERMESSO DA UN COMPLESSIVO FLANGIA-RACCORDO.
UTILIZZO TURISTICO-SPORTIVO
3118591 - Gruppo Termico Ø 68,5 alluminio CVF2 spinotto Ø 16
Più performante rispetto alla precedente versione, è indicato per essere abbinato a carter motore completamente originali o con modifiche poco radicali, carburatore originale o Ø 30 mm e con marmitta Power Exhaust Black Sound art. 3218742.
Il cilindro versione SPORT art. 3118887 è abbinabile alla testa originale.
UTILIZZO RACING

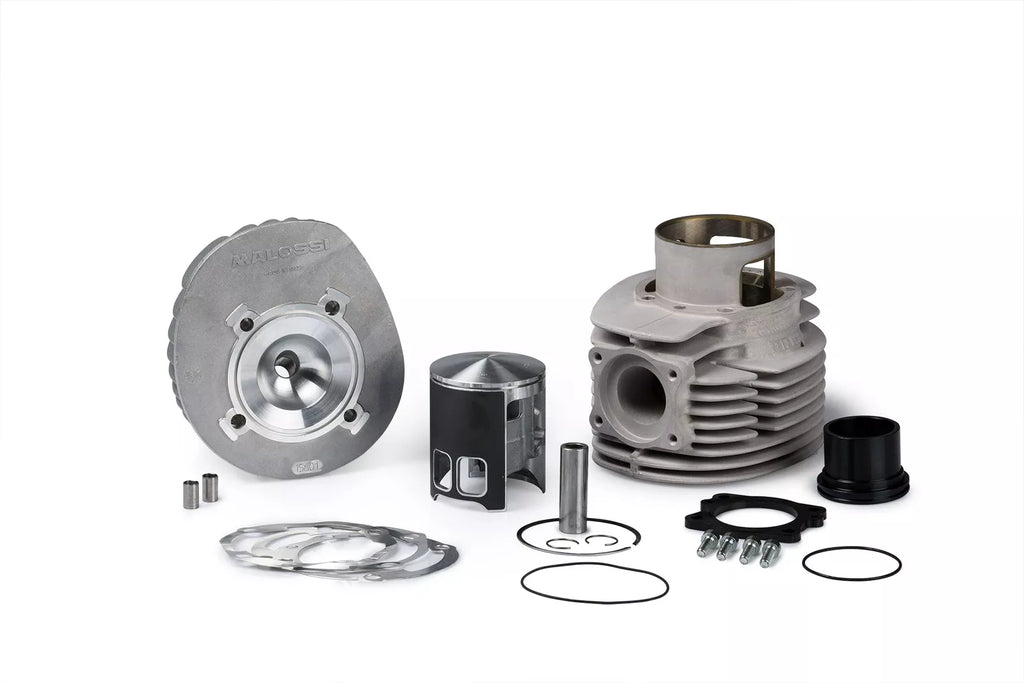

(*) 3118599 - Gruppo Termico MHR Ø 68,5 alluminio CVF2 spinotto Ø 16 corsa 60
Indicato per essere abbinato ad un albero motore corsa 60 e a carter motore fortemente preparati, con carburatori di Ø 30 e oltre, con marmitta Malossi o ad espansione.
(*) La versione MHR differisce dalla SPORT, oltre che nella luce di scarico, anche nei diagrammi di travaso decisamente racing. Il perfetto centraggio tra testa e cilindro è garantito da due boccole poste su due prigionieri, mentre l’oring assicura una perfetta tenuta.
E18_02 ATTENZIONE: è assolutamente indispensabile utilizzare rubinetti carburante con portata maggiorata.
Articolo
3118599
Diametro
Ø 68,5 mm
Utilizzo
Sport / Racing
Range di Potenza
24/32
Livello di elaborazione
easy
Carburatore consigliato
Phbh 30
Corsa
60
Rapporto di compressione
1:12,1
N. segmenti
1
N. travasi
7
Testa
Emisferica
Candela
Centrale iw 27
CILINDRO in ALLUMINIO
Cilindri ottenuti per fusione a gravità in specifiche conchiglie di acciaio.
Materiale: lega primaria di alluminio ad alto tenore di silicio bonificato e stabilizzato.
Lavorazione: su macchine utensili a controllo numerico ad elevata precisione.
Canna con riporto di carburi di silicio in una matrice di nichel galvanico e levigatura incrociata con passaggi di diamanti con tolleranze ristrettissime.
Superfici di scambio termico ricalcolate e maggiorate.
Condotti di scarico e travasi studiati e sperimentati per il massimo rendimento termodinamico.
Controlli dimensionali di forma e di rugosità secondo norme Malossi.
Accoppiamento pistone cilindro selezioni di 0,005 mm.
Controllo delle tenute idrauliche effettuate al 100%.
